555 ve 4017 LED Animasyon Devresi

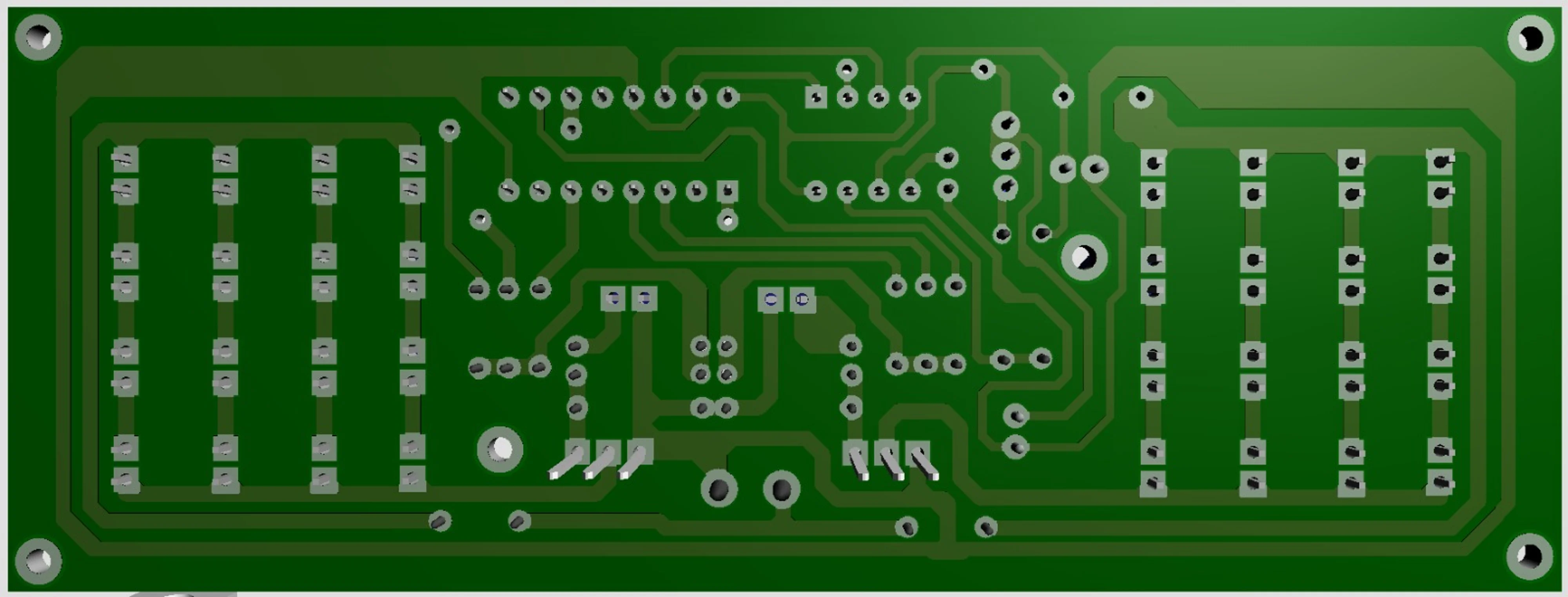

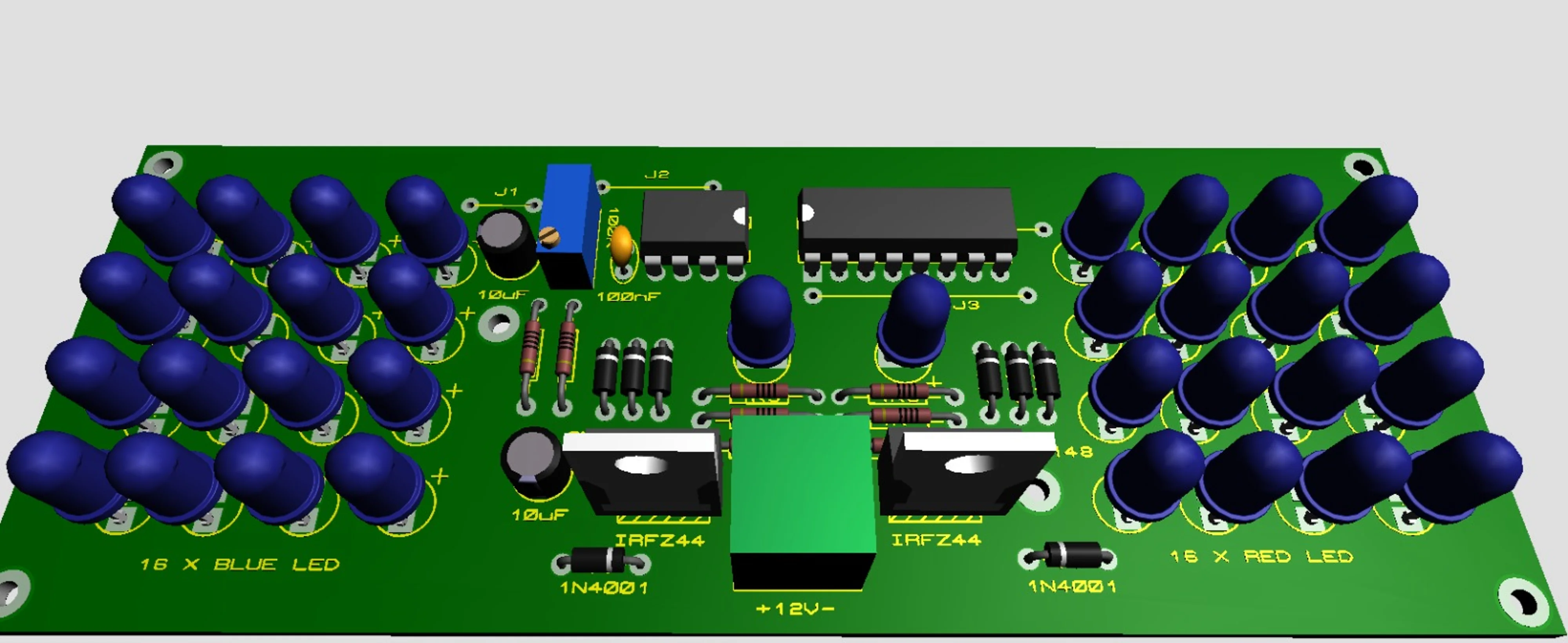

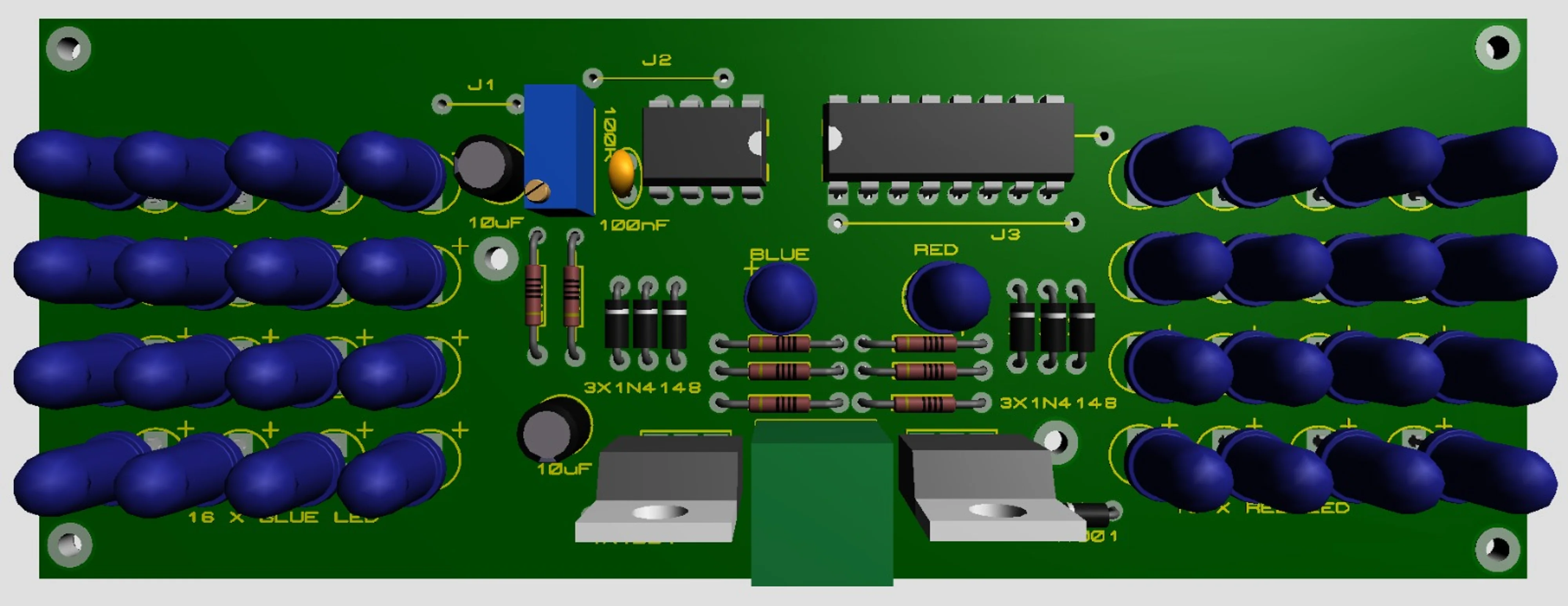

555 ve 4017 Entegresi ile 16 Mavi + 16 Kırmızı LED Sürme Devresinin Çalışma Mantığı

Bu devrede zamanlama için NE555, sıralı çıkış üretimi için CD4017 ve LED gruplarını sürmek için IRFZ44N MOSFET kullanılmıştır. NE555 astable modda çalışarak sürekli kare dalga üretir. Frekans, bağlı direnç ve kondansatör değerlerine göre belirlenir. Üretilen kare dalga sinyali clock olarak CD4017’nin girişine uygulanır.

CD4017 bir 10’lu Johnson sayıcıdır. Her clock darbesinde bir sonraki çıkışı aktif eder ve aynı anda yalnızca bir çıkış HIGH olur. Çıkışlar Q0’dan başlayarak sırayla ilerler. Devrede bu çıkışlar gruplandırılarak mavi ve kırmızı LED bloklarını kontrol edecek şekilde bağlanmıştır. 4017 doğrudan yüksek akım veremediği için çıkışlar MOSFET üzerinden sürülür.

IRFZ44N N-kanal güç MOSFET’tir. Gate ucuna HIGH sinyal geldiğinde iletime geçer, Drain-Source arası iletken olur ve ilgili LED grubu şaseye bağlanarak akım akışı sağlanır. Böylece 16 mavi ve 16 kırmızı LED grubu sırayla yanar. Sonuç olarak akış, koşan ışık ve alternatif renk geçişi efektleri elde edilir.
