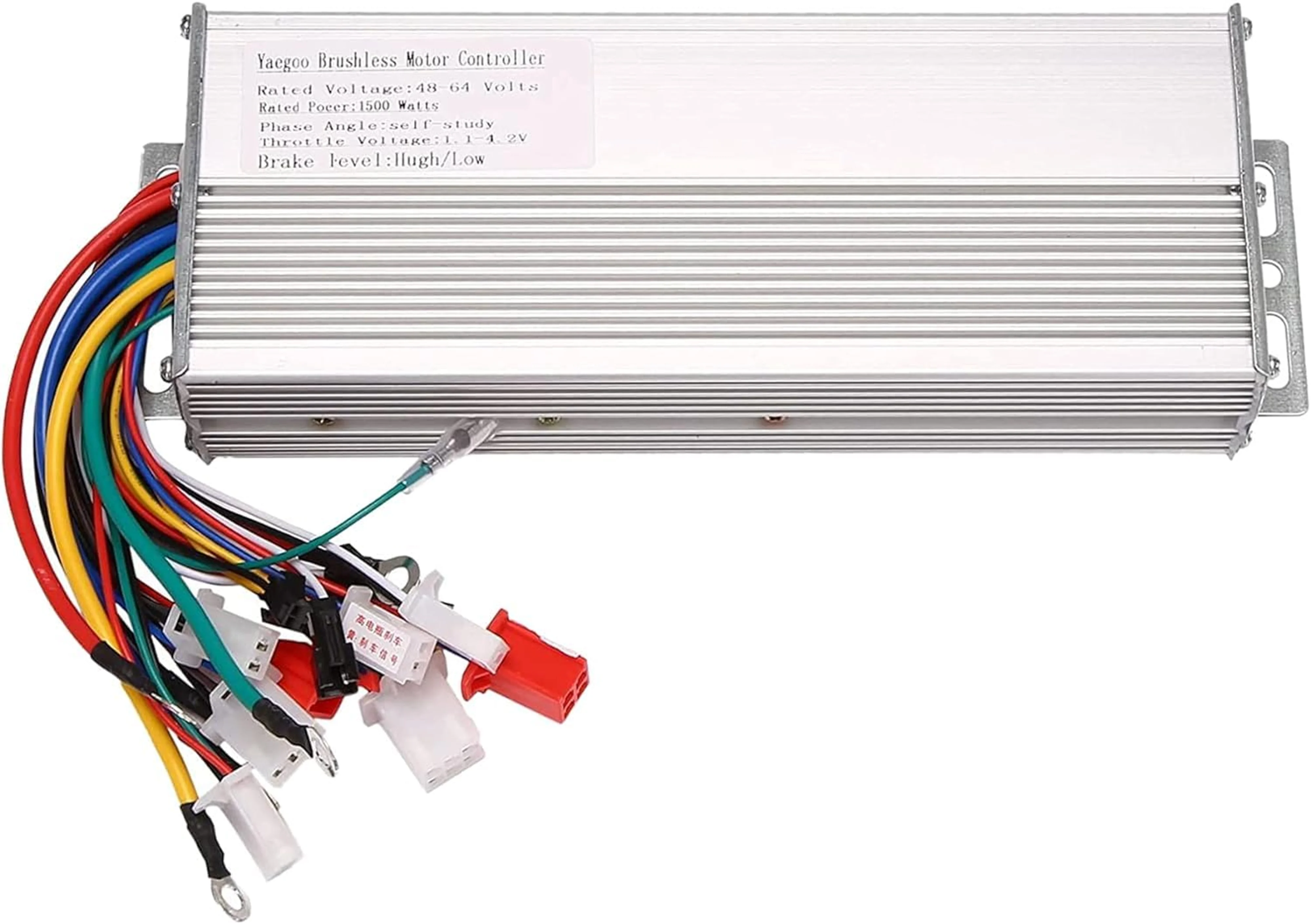

BLDC Motor Sürücü

Güç & Besleme:
Nominal çıkış gücü 1500 W’tır. 36 V, 48 V ve 60 V DC sistemlerle uyumludur. Nominal akım 30–35 A, tepe akım 60–75 A aralığındadır. Düşük voltaj koruması sistem gerilimine bağlı olarak ~31 V / 41 V / 52 V seviyelerinde devreye girer.

Motor Uyumluluğu:
3 fazlı BLDC motorları sürmek üzere tasarlanmıştır. Hall sensörlü ve sensörsüz çalışma desteklenir. 120° trapezoidal komütasyon ve PWM hız kontrolü kullanılır. Faz çıkışları U-V-W terminalleridir.

Güç Katı & Anahtarlama:
6-12 MOSFET’li inverter topolojisi bulunur. MOSFET gerilim dayanımı 75–100 V seviyesindedir. PWM frekansı genellikle 8–20 kHz bandındadır. Sürücü verimi %90–95’e ulaşır.

Koruma Fonksiyonları:
Aşırı akım, düşük voltaj, aşırı sıcaklık, faz hatası ve kilit rotor korumaları entegredir. Shunt direnç üzerinden akım izleme yapılır.

Kontrol Girişleri:
0–5 V gaz kolu, fren kesici, geri vites, cruise control ve 3 kademeli hız seçimi girişleri standarttır.

Mekanik & Termal:
Alüminyum ekstrüzyon gövde pasif soğutma sağlar. Çalışma sıcaklığı −20 / +50 °C, koruma sınıfı IP54’tür. Boyutlar ortalama 180×90×50 mm’dir.
